ARM 功耗建模

可以对 gem5 模拟的能量和功率使用情况进行建模和监控。这是通过使用 gem5 已经记录的各种统计数据在 MathExprPowerModel 中完成的；这是一种通过数学方程建模功率使用的方法。本教程的这一章详细介绍了功耗建模所需的各种组件是什么，并解释了如何将它们添加到现有的 ARM 模拟中。

本章借鉴了 configs/example/arm 目录中提供的 fs_power.py 配置脚本，还提供了有关如何扩展此脚本或其他脚本的说明。

请注意，只有在使用更详细的 “timing” CPU 时才能应用功率模型。

有关如何在 gem5 中构建功耗建模以及它们与模拟器的哪些其他部分交互的概述，可以在 2017 年 ARM 研究峰会的 Sascha Bischoff 的演示中找到。

动态电源状态

功率模型由两个函数组成，它们描述了如何计算不同电源状态下的功耗。电源状态如下（来自 src/sim/PowerState.py）：

UNDEFINED: 无效状态，没有电源状态派生信息可用。这是默认状态。
ON: 逻辑块正在积极运行并消耗动态和泄漏能量，具体取决于所需的处理量。
CLK_GATED: 块内的时钟电路被选通以节省动态能量，块的电源仍然打开，块正在消耗泄漏能量。
SRAM_RETENTION: 逻辑块内的 SRAM 被拉入保持状态以进一步减少泄漏能量。
OFF: 逻辑块被电源选通，不消耗任何能量。

使用 PowerModel 类的 pm 字段为除 UNDEFINED 之外的每个状态分配一个功率模型。它是一个包含 4 个功率模型的列表，每个状态一个，顺序如下：

ON
CLK_GATED
SRAM_RETENTION
OFF

请注意，虽然有 4 个不同的条目，但这些不必是不同的功率模型。提供的 fs_power.py 文件对 ON 状态使用一个功率模型，然后对剩余状态使用相同的功率模型。

功耗类型

gem5 模拟器模拟 2 种类型的功耗：

static:无论活动如何，模拟系统使用的功率。
dynamic: 由于各种类型的活动，系统使用的功率。

功率模型必须包含用于模拟这两者的方程（尽管该方程可以像 st = "0" 一样简单，例如，如果静态功率在该功率模型中不需要或不相关）。

MathExprPowerModels

fs_power.py 中提供的功率模型扩展了 MathExprPowerModel 类。MathExprPowerModels 指定为包含有关如何计算系统使用的功率的数学表达式的字符串。它们通常包含统计数据和自动变量（例如温度）的混合，例如：

class CpuPowerOn(MathExprPowerModel):
    def __init__(self, cpu_path, **kwargs):
        super(CpuPowerOn, self).__init__(**kwargs)
        # 每 IPC 2A，每缓存未命中 3pA
        # 然后转换为瓦特
        self.dyn = "voltage * (2 * {}.ipc + 3 * 0.000000001 * " \
                   "{}.dcache.overall_misses / sim_seconds)".format(cpu_path,
                                                                    cpu_path)
        self.st = "4 * temp"

（上面的功率模型取自提供的 fs_power.py 文件。）

我们可以看到自动变量（voltage 和 temp）不需要路径，而特定于组件的统计数据（CPU 的每周期指令数 ipc）需要。在文件的更下方，在 main 函数中，我们可以看到 CPU 对象有一个 path() 函数，它返回组件在系统中的“路径”，例如 system.bigCluster.cpus0。path 函数由 SimObject 提供，因此可以由系统中扩展此对象的任何对象使用，例如 l2 缓存对象在 CPU 对象使用它的几行之后使用了它。

（注意 dcache.overall_misses 除以 sim_seconds 以转换为瓦特。这是功率模型，即能量随时间的变化，而不是能量模型。使用这些术语时要小心，因为它们经常互换使用，但在涉及功率和能量模拟/建模时意味着非常具体的事情。）

扩展现有模拟

提供的 fs_power.py 脚本通过导入它然后修改值来扩展现有的 fs_bigLITTLE.py 脚本。作为其中的一部分，使用了几个循环来遍历 SimObject 的后代以应用功率模型。因此，为了扩展现有模拟以支持功率模型，定义一个执行此操作的辅助函数会很有帮助：

def _apply_pm(simobj, power_model, so_class=None):
    for desc in simobj.descendants():
        if so_class is not None and not isinstance(desc, so_class):
            continue

        desc.power_state.default_state = "ON"
        desc.power_model = power_model(desc.path())

上面的函数接受一个 SimObject、一个功率模型和一个可选的类，SimObject 的后代必须实例化该类才能应用 PM。如果未指定类，则 PM 应用于所有后代。

无论您是否决定使用辅助函数，您现在都需要定义一些功率模型。这可以通过遵循 fs_power.py 中看到的模式来完成：

为您感兴趣的每个电源状态定义一个类。这些类应扩展 MathExprPowerModel，并包含 dyn 和 st 字段。这些字段中的每一个都应包含一个字符串，描述如何计算此状态下各自类型的功率。它们的构造函数应该接受一个通过 format 在描述功率计算方程的字符串中使用的路径，以及许多要传递给超类构造函数的 kwargs。
定义一个类来保存上一步中定义的所有功率模型。此类应扩展 PowerModel 并包含单个字段 pm，该字段包含 4 个元素的列表：pm[0] 应该是 “ON” 电源状态的功率模型的实例；pm[1] 应该是 “CLK_GATED” 电源状态的功率模型的实例；等等。此类的构造函数应接受传递给各个功率模型的路径，以及传递给超类构造函数的许多 kwargs。
定义了辅助函数和上述类后，您可以扩展 build 函数以考虑这些因素，如果您希望能够切换模型的使用，还可以选择在 addOptions 函数中添加命令行标志。

示例实现：

class CpuPowerOn(MathExprPowerModel):
    def __init__(self, cpu_path, **kwargs):
        super(CpuPowerOn, self).__init__(**kwargs)
        self.dyn = "voltage * 2 * {}.ipc".format(cpu_path)
        self.st = "4 * temp"


class CpuPowerClkGated(MathExprPowerModel):
    def __init__(self, cpu_path, **kwargs):
        super(CpuPowerOn, self).__init__(**kwargs)
        self.dyn = "voltage / sim_seconds"
        self.st = "4 * temp"


class CpuPowerOff(MathExprPowerModel):
    dyn = "0"
    st = "0"


class CpuPowerModel(PowerModel):
    def __init__(self, cpu_path, **kwargs):
        super(CpuPowerModel, self).__init__(**kwargs)
        self.pm = [
            CpuPowerOn(cpu_path),       # ON
            CpuPowerClkGated(cpu_path), # CLK_GATED
            CpuPowerOff(),              # SRAM_RETENTION
            CpuPowerOff(),              # OFF
        ]

[...]

def addOptions(parser):
    [...]
    parser.add_argument("--power-models", action="store_true",
                        help="Add power models to the simulated system. "
                             "Requires using the 'timing' CPU."
    return parser


def build(options):
    root = Root(full_system=True)
    [...]
    if options.power_models:
        if options.cpu_type != "timing":
            m5.fatal("The power models require the 'timing' CPUs.")

        _apply_pm(root.system.bigCluster.cpus, CpuPowerModel
                  so_class=m5.objects.BaseCpu)
        _apply_pm(root.system.littleCluster.cpus, CpuPowerModel)

    return root

[...]

统计名称

统计名称通常与模拟后在 m5out 目录中生成的 stats.txt 文件中看到的名称相同。但是，也有一些例外：

CPU 时钟在 stats.txt 中被称为 clk_domain.clock，但在功率模型中使用 clock_period 而不是 clock 进行访问。

统计转储频率

默认情况下，gem5 每模拟秒将模拟统计信息转储到 stats.txt 文件中。这可以通过 m5.stats.periodicStatDump 函数进行控制，该函数采用以模拟 tick（而不是秒）为单位测量的所需统计转储频率。幸运的是，m5.ticks 提供了一个 fromSeconds 函数以方便使用。

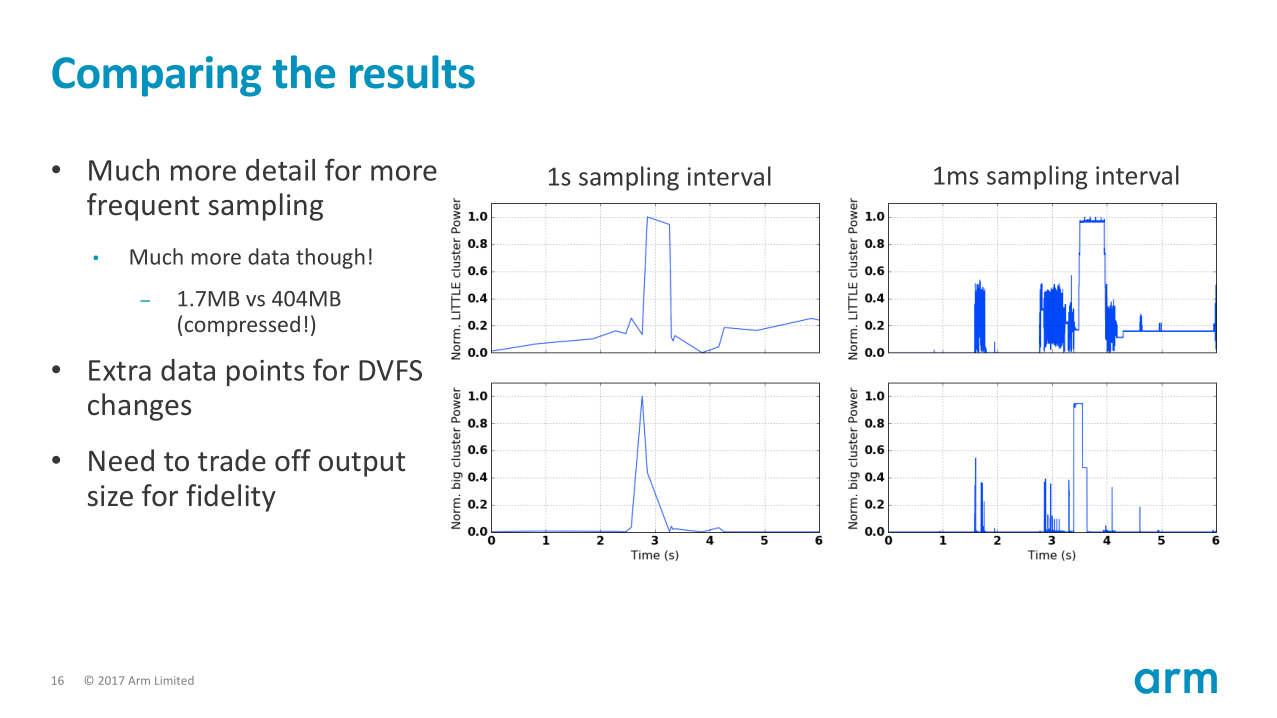

下面是一个统计转储频率如何影响结果分辨率的示例，取自 Sascha Bischoff 的演示幻灯片 16：

比较不太详细的功率图和更详细的功率图的图片；1 秒采样间隔与 1 毫秒采样间隔。

统计数据转储的频率直接影响基于 stats.txt 文件生成的图形的分辨率。但是，它也会影响输出文件的大小。每模拟秒转储统计数据与每模拟毫秒转储统计数据相比，文件大小增加了数百倍。因此，想要控制统计转储频率是有意义的。

使用提供的 fs_power.py 脚本，可以按如下方式完成：

[...]

def addOptions(parser):
    [...]
    parser.add_argument("--stat-freq", type=float, default=1.0,
                        help="Frequency (in seconds) to dump stats to the "
                             "'stats.txt' file. Supports scientific notation, "
                             "e.g. '1.0E-3' for milliseconds.")
    return parser

[...]

def main():
    [...]
    m5.stats.periodicStatDump(m5.ticks.fromSeconds(options.stat_freq))
    bL.run()

[...]

然后可以使用

--stat-freq <val>

在调用模拟时指定统计转储频率。

常见问题

gem5 在使用提供的 fs_power.py 时崩溃，并显示消息 fatal: statistic '' (160) was not properly initialized by a regStats() function
gem5 在使用提供的 fs_power.py 时崩溃，并显示消息 fatal: Failed to evaluate power expressions: [...]

这是由于 gem5 的统计框架最近已被重构。获取最新版本的 gem5 源代码并重新构建应该可以解决问题。如果这不是理想的，则需要以下两组补丁：

可以按照各自链接中的下载说明检出并应用这些补丁。
