开发您自己的 gem5 标准库组件

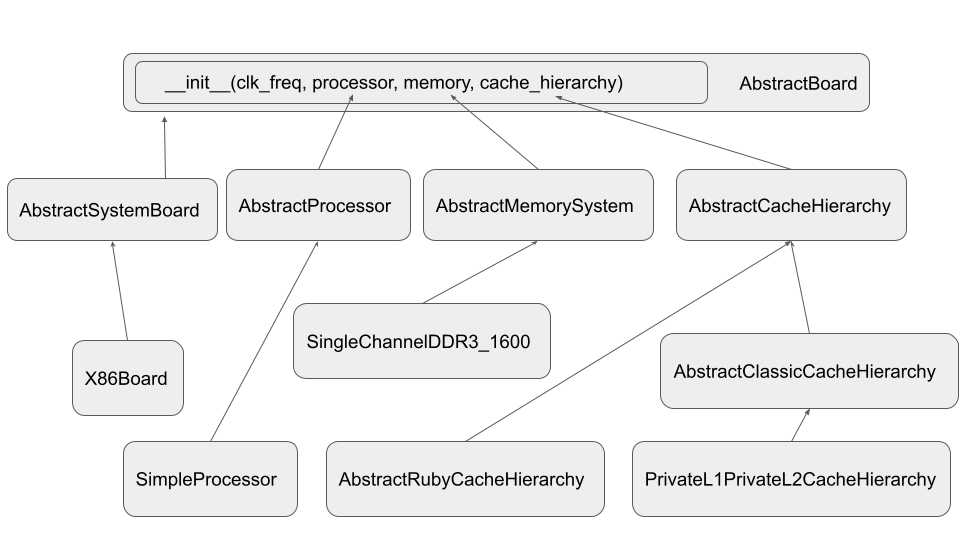

上图显示了 gem5 库组件的基本设计。
有四个重要的抽象类：AbstractBoard、AbstractProcessor、AbstractMemorySystem 和 AbstractCacheHierarchy。
每个 gem5 组件都继承自其中之一，以成为可在设计中使用的 gem5 组件。
AbstractBoard 必须通过指定 AbstractProcessor、AbstractMemorySystem 和 AbstractCacheHierarchy 来构造。
通过这种设计，任何开发板都可以使用继承自 AbstractProcessor、AbstractMemorySystem 和 AbstractCacheHierarchy 的组件的任何组合。
例如，使用图像作为指南，我们可以将 SimpleProcessor、SingleChannelDDR3_1600 和 PrivateL1PrivateL2CacheHierarchy 添加到 X86Board。
如果我们愿意，可以将 PrivateL1PrivateL2CacheHierarchy 替换为继承自 AbstractCacheHierarchy 的另一个类。
在本教程中，我们将想象用户希望创建一个新的缓存层次结构。
从图中可以看出，有两个继承自 AbstractCacheHierarchy 的子类：AbstractRubyCacheHierarchy 和 AbstractClassicCacheHierarchy。
虽然您 可以 直接从 AbstractCacheHierarchy 继承，但我们建议从子类继承（取决于您希望开发 ruby 还是经典缓存层次结构设置）。
我们将从 AbstractClassicCacheHierarchy 类继承以创建经典缓存设置。
首先，我们应该创建一个继承自 AbstractClassicCacheHierarchy 的新 Python 类。
在本示例中，我们将其称为 UniqueCacheHierarchy，包含在文件 unique_cache_hierarchy.py 中：
from m5.objects import (
Port,
)
from gem5.components.boards.abstract_board import AbstractBoard
from gem5.components.cachehierarchies.classic.abstract_classic_cache_hierarchy import (
AbstractClassicCacheHierarchy,
)
class UniqueCacheHierarchy(AbstractClassicCacheHierarchy):
def __init__() -> None:
AbstractClassicCacheHierarchy.__init__(self=self)
def get_mem_side_port(self) -> Port:
pass
def get_cpu_side_port(self) -> Port:
pass
def incorporate_cache(self, board: AbstractBoard) -> None:
pass
与每个抽象基类一样，有一些必须实现的虚函数。
一旦实现，UniqueCacheHierarchy 就可以在模拟中使用。
get_mem_side_port 和 get_cpu_side_port 在 AbstractClassicCacheHierarchy 中声明，而 incorporate_cache 在 AbstractCacheHierarchy 中声明。
get_mem_side_port 和 get_cpu_side_port 函数各自返回一个 Port。
顾名思义，这些是开发板用于从内存端和 CPU 端访问缓存层次结构的端口。
这些必须为所有经典缓存层次结构设置指定。
incorporate_cache 函数是用于将缓存整合到开发板中的函数。
此函数的内容会因缓存层次结构设置而异，但通常会检查它连接到的开发板，并使用开发板的 API 连接缓存层次结构。
在本示例中，我们假设用户希望实现一个私有 L1 缓存层次结构，由每个 CPU 核心的数据缓存和指令缓存组成。 这实际上已经在 gem5 标准库中实现为 PrivateL1CacheHierarchy，但为了本示例，我们将重复这项工作。
首先，我们通过实现 get_mem_side_port 和 get_cpu_side_port 函数开始：
from m5.objects import (
BadAddr,
Port,
SystemXBar,
)
from gem5.components.boards.abstract_board import AbstractBoard
from gem5.components.cachehierarchies.classic.abstract_classic_cache_hierarchy import (
AbstractClassicCacheHierarchy,
)
class UniqueCacheHierarchy(AbstractClassicCacheHierarchy):
def __init__(self) -> None:
AbstractClassicCacheHierarchy.__init__(self=self)
self.membus = SystemXBar(width=64)
self.membus.badaddr_responder = BadAddr()
self.membus.default = self.membus.badaddr_responder.pio
def get_mem_side_port(self) -> Port:
return self.membus.mem_side_ports
def get_cpu_side_port(self) -> Port:
return self.membus.cpu_side_ports
def incorporate_cache(self, board: AbstractBoard) -> None:
pass
这里我们使用了一个简单的内存总线。
接下来，我们实现 incorporate_cache 函数：
from m5.objects import (
BadAddr,
Cache,
Port,
SystemXBar,
)
from gem5.components.boards.abstract_board import AbstractBoard
from gem5.components.cachehierarchies.classic.abstract_classic_cache_hierarchy import (
AbstractClassicCacheHierarchy,
)
from gem5.components.cachehierarchies.classic.caches.l1dcache import L1DCache
from gem5.components.cachehierarchies.classic.caches.l1icache import L1ICache
from gem5.components.cachehierarchies.classic.caches.mmu_cache import MMUCache
class UniqueCacheHierarchy(AbstractClassicCacheHierarchy):
def __init__(self) -> None:
AbstractClassicCacheHierarchy.__init__(self=self)
self.membus = SystemXBar(width=64)
self.membus.badaddr_responder = BadAddr()
self.membus.default = self.membus.badaddr_responder.pio
def get_mem_side_port(self) -> Port:
return self.membus.mem_side_ports
def get_cpu_side_port(self) -> Port:
return self.membus.cpu_side_ports
def incorporate_cache(self, board: AbstractBoard) -> None:
# Set up the system port for functional access from the simulator.
board.connect_system_port(self.membus.cpu_side_ports)
for cntr in board.get_memory().get_memory_controllers():
cntr.port = self.membus.mem_side_ports
self.l1icaches = [
L1ICache(size="32KiB")
for i in range(board.get_processor().get_num_cores())
]
self.l1dcaches = [
L1DCache(size="32KiB")
for i in range(board.get_processor().get_num_cores())
]
# ITLB Page walk caches
self.iptw_caches = [
MMUCache(size="8KiB")
for _ in range(board.get_processor().get_num_cores())
]
# DTLB Page walk caches
self.dptw_caches = [
MMUCache(size="8KiB")
for _ in range(board.get_processor().get_num_cores())
]
if board.has_coherent_io():
self._setup_io_cache(board)
for i, cpu in enumerate(board.get_processor().get_cores()):
cpu.connect_icache(self.l1icaches[i].cpu_side)
cpu.connect_dcache(self.l1dcaches[i].cpu_side)
self.l1icaches[i].mem_side = self.membus.cpu_side_ports
self.l1dcaches[i].mem_side = self.membus.cpu_side_ports
self.iptw_caches[i].mem_side = self.membus.cpu_side_ports
self.dptw_caches[i].mem_side = self.membus.cpu_side_ports
cpu.connect_walker_ports(
self.iptw_caches[i].cpu_side, self.dptw_caches[i].cpu_side
)
int_req_port = self.membus.mem_side_ports
int_resp_port = self.membus.cpu_side_ports
cpu.connect_interrupt(int_req_port, int_resp_port)
def _setup_io_cache(self, board: AbstractBoard) -> None:
"""Create a cache for coherent I/O connections"""
self.iocache = Cache(
assoc=8,
tag_latency=50,
data_latency=50,
response_latency=50,
mshrs=20,
size="1kB",
tgts_per_mshr=12,
addr_ranges=board.mem_ranges,
)
self.iocache.mem_side = self.membus.cpu_side_ports
self.iocache.cpu_side = board.get_mem_side_coherent_io_port()
这完成了我们创建自己的缓存层次结构所需的代码。
要使用此代码，用户可以像导入任何其他 Python 模块一样导入它。
只要此代码在 gem5 的 python 搜索路径中，您就可以导入它。
您还可以在 gem5 运行脚本的开头添加 import sys; sys.path.append(<path to new component>)，以将此新组件的路径添加到 python 搜索路径。
将您的组件贡献给 gem5 标准库
在贡献您的组件之前，您需要将其移动到 src/ 目录中，以便将其编译到 gem5 二进制文件中。
将您的组件编译到 gem5 标准库中
gem5 标准库代码位于 src/python/gem5。
基本目录结构如下：
gem5/
components/ # All the components to build the system to simulate.
boards/ # The boards, typically broken down by ISA target.
experimental/ # Experimental boards.
cachehierarchies/ # The Cache Hierarchy components.
chi/ # CHI protocol cache hierarchies.
classic/ # Classic cache hierarchies.
ruby/ # Ruby cache hierarchies.
memory/ # Memory systems.
processors/ # Processors.
prebuilt/ # Prebuilt systems, ready to use.
demo/ # Prebuilt System for demonstrations. (not be representative of real-world targets).
resources/ # Utilities used for referencing and obtaining gem5-resources.
simulate/ # A package for the automated running of gem5 simulations.
utils/ # General utilities.
我们建议将 unique_cache_hierarchy.py 放在 src/python/gem5/components/cachehierarchies/classic/ 中。
然后，您需要在 src/python/SConscript 中添加以下行：
PySource('gem5.components.cachehierarchies.classic',
'gem5/components/cachehierarchies/classic/unique_cache_hierarchy.py')
然后，当您重新编译 gem5 二进制文件时，UniqueCacheHierarchy 类将被包含在内。
要在您自己的脚本中使用它，您只需要包含它：
from gem5.components.cachehierarchies.classic.unique_cache_hierarchy import UniqueCacheHierarchy
...
cache_hierarchy = UniqueCacheHierarchy()
...
gem5 代码贡献和审查
如果您认为您对 gem5 标准库的添加对 gem5 社区有益，您可以将其作为补丁提交。 如果您之前没有为 gem5 做出贡献或需要提醒我们的程序，请遵循我们的贡献指南。
除了我们的常规贡献指南外，我们强烈建议您对标准库贡献执行以下操作：
- 添加文档：应使用 reStructured text 记录类和方法。 请查看标准库中的其他源代码，了解通常是如何完成的。
- 使用 Python 类型：利用 Python typing 模块 指定参数和方法返回类型。
- 使用相对导入：在 gem5 标准库中，应使用相对导入来引用标准库中的其他模块/包（即，包含在
src/python/gem5中的内容）。 - 使用 black 格式化：请使用 Python black 格式化您的 Python 代码，最大行宽为 79：
black --line-length=79 <file/directory>。 注意：Python black 并不总是强制执行行长度。 例如，它不会减少字符串长度。 您可能需要手动减少某些行的长度。
代码将通过 GitHub 进行审查，就像所有其他贡献一样。 但是，我们要强调的是，我们不会仅仅因为功能性和经过测试就接受对库的补丁； 我们需要一些说服力，证明贡献改进了库并有益于社区。 例如，如果小众组件被认为效用较低，同时增加了库的维护开销，则可能不会被纳入。
