TraceCPU

目录

1. 概述

2. Elastic Trace 生成
   1. 脚本和选项
   2. Trace 文件格式
3. 使用 Trace CPU 回放
   1. 脚本和选项

概述

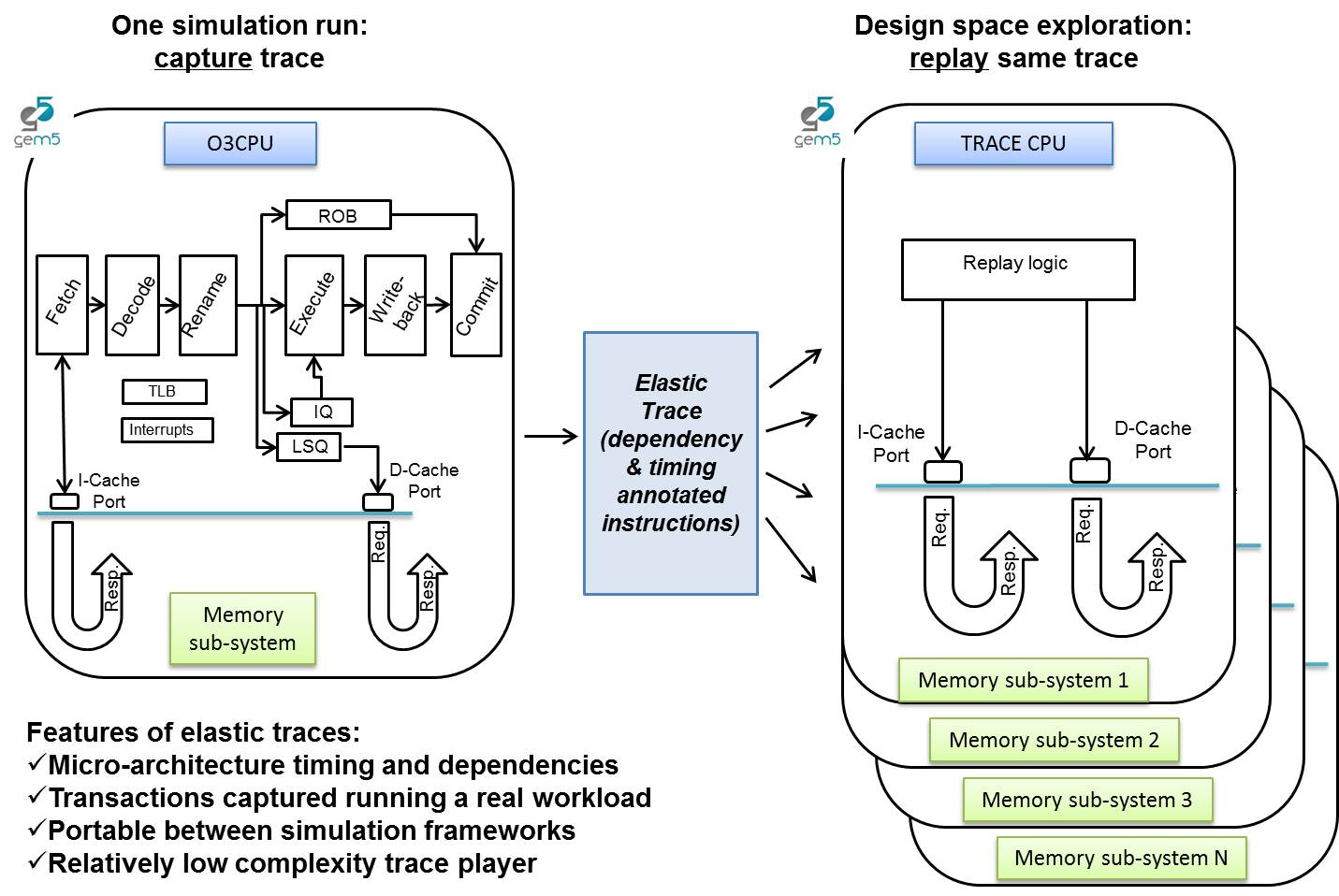

Trace CPU 模型回放弹性 trace (elastic traces)，这是由附加到 O3 CPU 模型的 Elastic Trace Probe 生成的带有依赖关系和时序注释的 trace。Trace CPU 模型的重点是以快速且相当准确的方式实现内存系统（缓存层次结构、互连和主存）性能探索，而不是使用详细但缓慢的 O3 CPU 模型。这些 trace 是为在 SE 和 FS 模式下模拟的单线程基准测试开发的。通过将 Trace CPU 与经典内存系统接口并改变缓存设计参数和 DRAM 内存类型，它们已针对 15 个内存敏感的 SPEC 2006 基准测试和少数 HPC 代理应用程序进行了关联。一般来说，弹性 trace 可以移植到其他模拟环境。

出版物:

Exploring System Performance using Elastic Traces: Fast, Accurate and Portable” Radhika Jagtap, Stephan Diestelhorst, Andreas Hansson, Matthias Jung and Norbert Wehn SAMOS 2016

Trace 生成和回放方法

Elastic Trace 生成

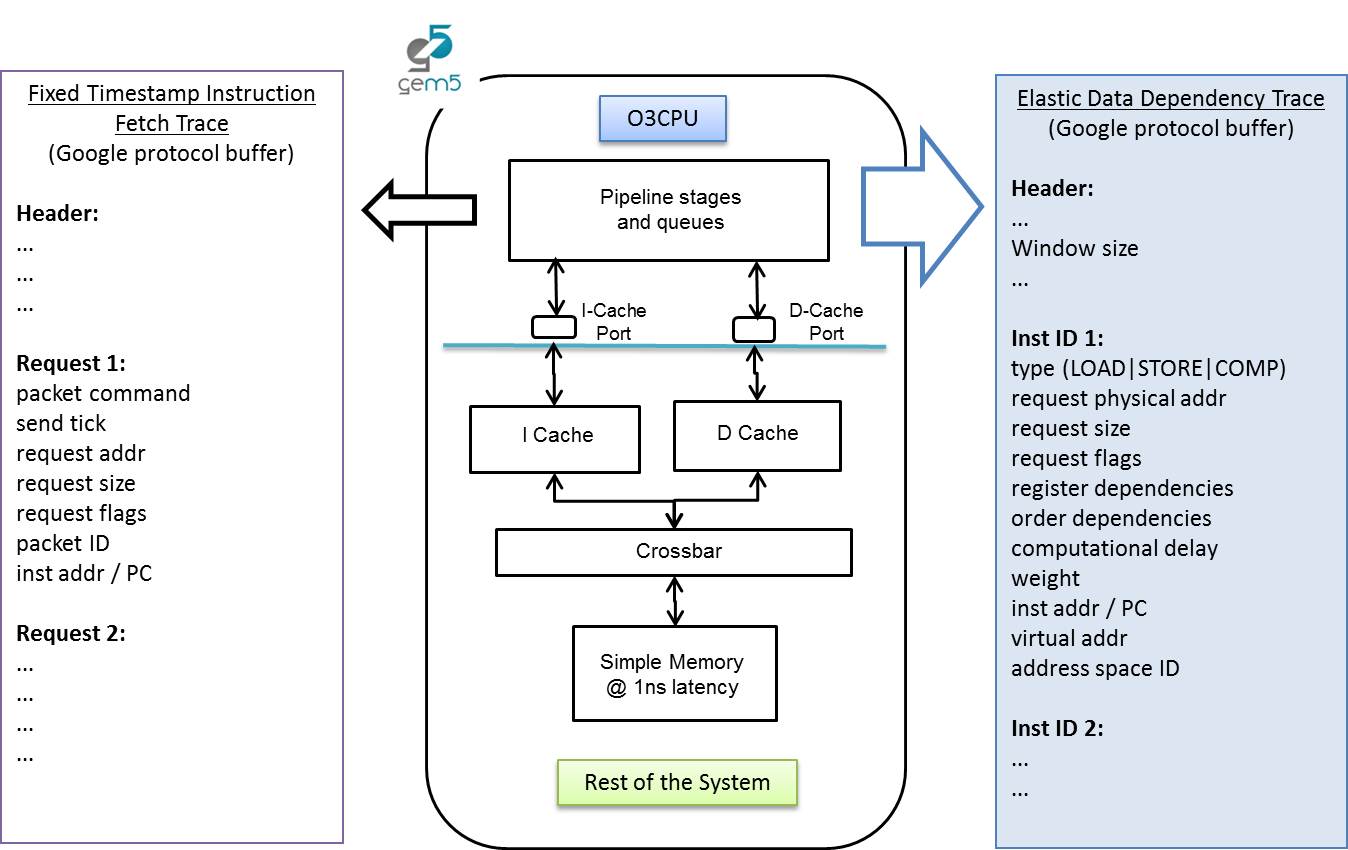

Elastic Trace Probe Listener 监听插入在 O3 CPU 流水线阶段的 Probe Points。它监视每条指令并通过记录数据读后写依赖关系以及加载和存储之间的顺序依赖关系来创建依赖关系图。它将指令获取请求 trace 和弹性数据内存请求 trace 写入两个单独的文件，如下所示。

Trace 文件格式

弹性数据内存 trace 和获取请求 trace 都使用 google protobuf 编码。

protobuf 格式的 Elastic Trace 字段

Python 中的解码脚本可在 util/decode_inst_dep_trace.py 获得，该脚本以 ASCII 格式输出 trace。

ASCII trace 示例

1,356521,COMP,8500::

2,35656,1,COMP,0:,1:

3,35660,1,LOAD,1748752,4,74,500:,2:

4,35660,1,COMP,0:,3:

5,35664,1,COMP,3000::,4

6,35666,1,STORE,1748752,4,74,1000:,3:,4,5

7,35666,1,COMP,3000::,4

8,35670,1,STORE,1748748,4,74,0:,6,3:,7

9,35670,1,COMP,500::,7

指令获取 trace 中的每条记录都具有以下字段。

Python 中的解码脚本 util/decode_packet_trace.py 可用于以 ASCII 格式输出 trace。

编译依赖项:

您需要安装 google protocol buffer，因为 trace 是使用它记录的。

sudo apt-get install protobuf-compiler
sudo apt-get install libprotobuf-dev

脚本和选项

SE 模式

build/ARM/gem5.opt configs/example/arm/etrace_se.py \
    --inst-trace-file fetchtrace.proto.gz \
    --data-trace-file deptrace.proto.gz \
    [WORKLOAD]

FS 模式

为您感兴趣的区域创建检查点，并从检查点恢复，但启用 O3 CPU 模型和 trace。

# 检查点生成
# 注意：fs.py 已被弃用并将被删除。不要太依赖它
build/ARM/gem5.opt --outdir=m5out/bbench \
    ./configs/deprecated/example/fs.py [fs.py options] \
    --benchmark bbench-ics

# 检查点恢复
# 注意：fs.py 已被弃用并将被删除。不要太依赖它
build/ARM/gem5.opt --outdir=m5out/bbench/capture_10M \
    ./configs/deprecated/example/fs.py [fs.py options] \
    --cpu-type=arm_detailed --caches \
    --elastic-trace-en --data-trace-file=deptrace.proto.gz --inst-trace-file=fetchtrace.proto.gz \
    --mem-type=SimpleMemory \
    --checkpoint-dir=m5out/bbench -r 0 --benchmark bbench-ics -I 10000000

使用 Trace CPU 回放

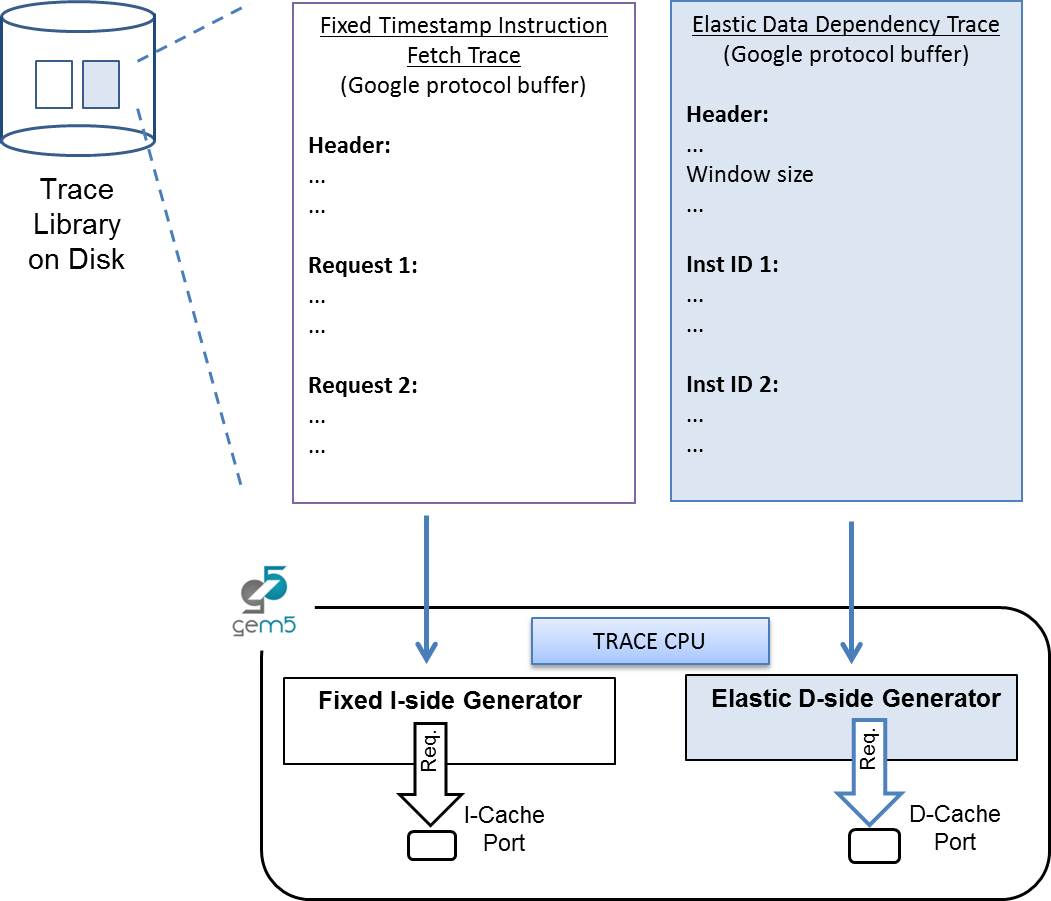

上面生成的执行 trace 然后由 Trace CPU 消耗，如下图所示。

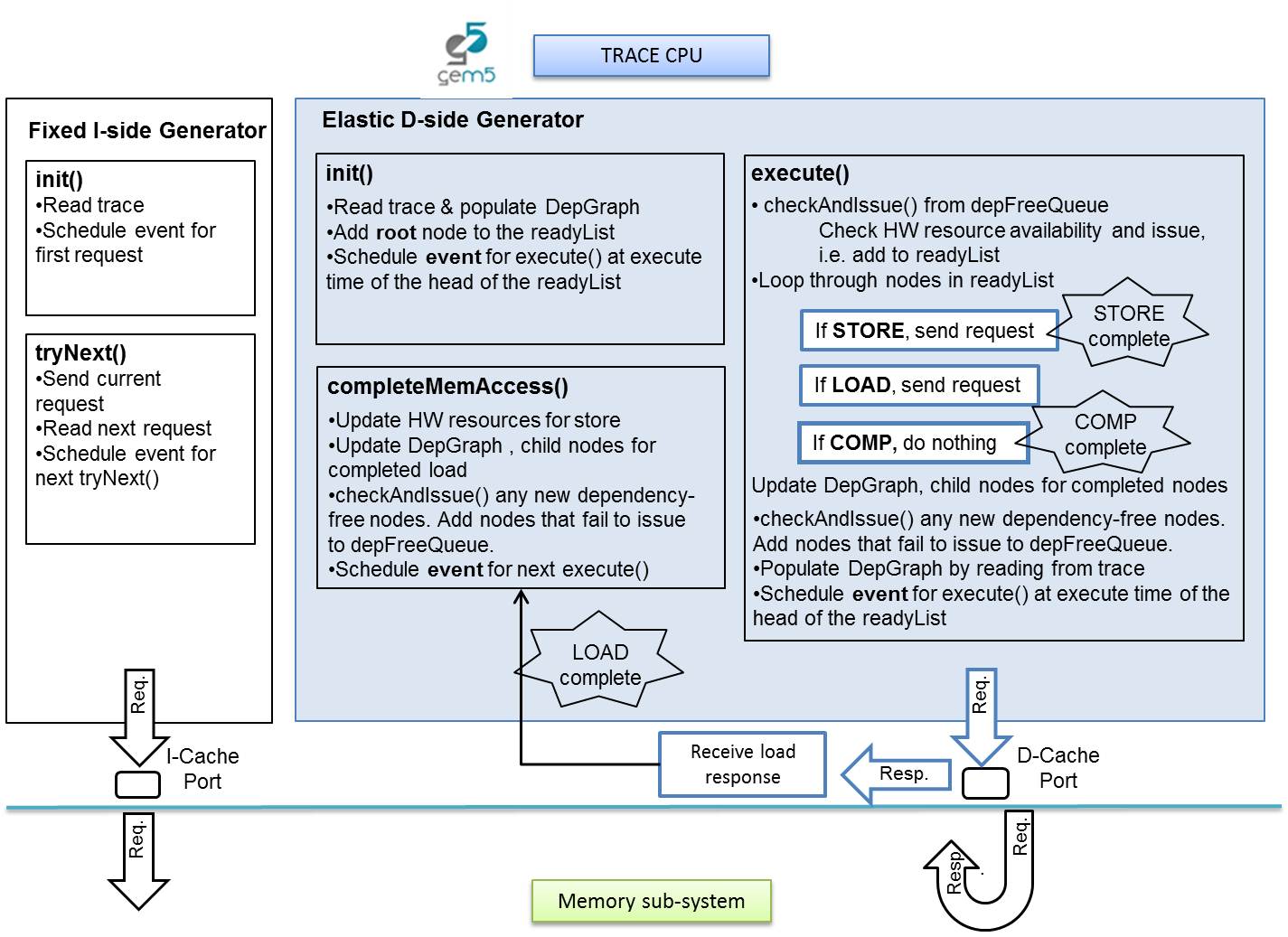

Trace CPU 模型继承自 Base CPU，并与数据和指令 L1 缓存接口。解释主要逻辑和控制块的 Trace CPU 图如下所示。

脚本和选项

• 示例文件夹中的 trace 回放脚本可用于回放 SE 和 FS 生成的 trace
  • build/ARM/gem5.opt [gem5.opt options] -d bzip_10Minsts_replay configs/example/etrace_replay.py [options] --caches --data-trace-file=bzip_10Minsts/deptrace.proto.gz --inst-trace-file=bzip_10Minsts/fetchtrace.proto.gz --mem-size=4GB
